在不銹鋼家族中，430不銹鋼板是一種較為常見的鐵素體不銹鋼材料，廣泛應用于建筑裝飾、家電外殼、廚房設備等領域。然而，在實際應用過程中，人們常常會疑惑：430不銹鋼板與其他型號不銹鋼有何不同？ 本文將從化學成分、物理性能、機械性能、耐腐蝕性、加工性能以及適用場景等多個方面進行深入分析，幫助讀者全面了解430不銹鋼板與常見型號（如304、316、410等）之間的區(qū)別。

一、化學成分的差異

不銹鋼之所以具有良好的耐腐蝕性能，主要得益于其鉻（Cr）、鎳（Ni）、鉬（Mo）等合金元素的添加。不同型號的不銹鋼正是通過調(diào)整這些元素的比例來實現(xiàn)不同的性能特點。

430不銹鋼板：屬于鐵素體不銹鋼，含鉻量約為16%~18%，不含鎳元素。這種成分結(jié)構使其具備一定的耐大氣腐蝕能力，但抗酸堿和氯離子腐蝕的能力較弱。

304不銹鋼：屬于奧氏體不銹鋼，含有18%鉻和8%鎳（18-8不銹鋼），是目前最常用的通用型不銹鋼之一，綜合性能優(yōu)異。

316不銹鋼：也是奧氏體不銹鋼，除了含有18%鉻和12%鎳外，還加入了2%~3%的鉬元素，顯著提高了其在海洋環(huán)境或含氯離子介質(zhì)中的耐腐蝕性。

410不銹鋼：屬于馬氏體不銹鋼，含鉻量約11.5%~13.5%，可通過熱處理提高硬度，常用于刀具、閥門等需要耐磨性的場合。

由此可見，430不銹鋼在成分上與奧氏體不銹鋼（如304、316）的最大區(qū)別在于不含鎳，且鉻含量略低；而與馬氏體不銹鋼（如410）相比，則鉻含量更高、碳含量更低，因此在耐腐蝕性和可焊性方面表現(xiàn)更優(yōu)。

二、物理與機械性能的比較

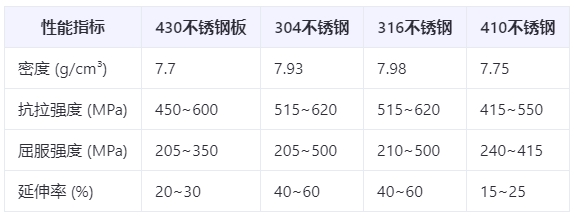

從上表可以看出：

430不銹鋼的機械強度適中，延伸率較高，適合沖壓成型；

304和316不銹鋼由于奧氏體組織的特性，具有更好的塑性和韌性；

410不銹鋼則因馬氏體結(jié)構，具有較高的硬度和耐磨性，但延展性較差。

此外，430不銹鋼的導熱系數(shù)較高，比奧氏體不銹鋼更適合用于散熱器、加熱元件等對熱傳導有要求的應用。

三、耐腐蝕性能的對比

耐腐蝕性是衡量不銹鋼性能的重要指標之一，尤其在潮濕、鹽霧、酸堿環(huán)境中更為關鍵。

430不銹鋼：在干燥的大氣環(huán)境下表現(xiàn)出良好的耐腐蝕性，但在潮濕、含鹽或酸性環(huán)境中容易發(fā)生點蝕和應力腐蝕開裂。尤其是在沿海地區(qū)或工業(yè)污染嚴重的區(qū)域，其使用壽命有限。

304不銹鋼：在大多數(shù)常規(guī)環(huán)境中表現(xiàn)良好，但在含氯離子（如海水、融雪劑）的環(huán)境中仍可能發(fā)生點蝕。

316不銹鋼：因添加了鉬元素，顯著提升了抗氯化物腐蝕能力，適用于海洋工程、化工設備等嚴苛環(huán)境。

410不銹鋼：耐腐蝕性相對較低，主要用于非腐蝕性環(huán)境或短期使用。

綜上所述，430不銹鋼的耐腐蝕性能介于304和410之間，適合室內(nèi)或輕度腐蝕環(huán)境，但在惡劣環(huán)境下不建議長期使用。

四、加工性能與焊接性能

冷加工性能：430不銹鋼具有良好的冷加工性能，適合沖壓、彎曲等操作，但其回彈較大，需注意模具設計。

熱加工性能：430不銹鋼的熱加工溫度范圍較窄，一般控制在850~1050℃之間。

焊接性能：430不銹鋼的焊接性能較差，焊接后容易出現(xiàn)晶間腐蝕和脆化現(xiàn)象，通常需要預熱和焊后退火處理。相比之下，304和316不銹鋼的焊接性能優(yōu)良，廣泛用于壓力容器、管道系統(tǒng)等。

五、價格與經(jīng)濟性比較

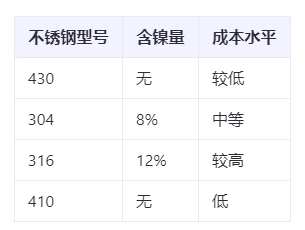

由于430不銹鋼不含鎳元素，而鎳是不銹鋼中最昂貴的合金元素之一，因此430不銹鋼的價格遠低于304和316不銹鋼。這也是它在一些對成本敏感的應用中被廣泛采用的原因。

六、典型應用場景對比

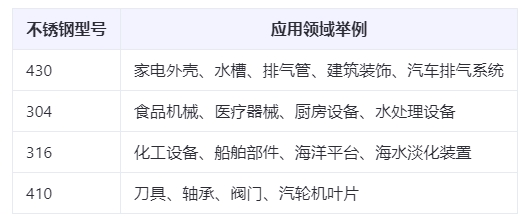

可以看出，430不銹鋼主要應用于對耐腐蝕性要求不高、成本敏感的領域，如家電制造和普通裝飾用途。

七、總結(jié)

通過對430不銹鋼板與其他型號不銹鋼的多維度對比，我們可以得出以下幾點結(jié)論：

成分差異明顯：430不銹鋼不含鎳，鉻含量適中，決定了其性能定位。

耐腐蝕性中等：適合室內(nèi)或干燥環(huán)境，不適合高鹽分或強酸堿環(huán)境。

加工性能較好：適合沖壓成型，但焊接性能相對較差。

性價比高：相較于304和316不銹鋼，430不銹鋼更具成本優(yōu)勢。

應用場景明確：適用于家電、建筑裝飾、汽車零部件等對耐腐蝕性要求不高的場合。

因此，430不銹鋼板是否適合使用，取決于具體的應用需求。如果是在腐蝕性較強的環(huán)境中，應優(yōu)先考慮304或316不銹鋼；而在預算有限、環(huán)境溫和的情況下，430不銹鋼則是性價比極高的選擇。
